Agilità, potenza, forza di trazione e dimensioni compatte: sono queste le caratteristiche che rendono i Forwarder compatti idrostatici NOVOTNY un concentrato di tecnologia per il settore forestale.
Progettati per lavorare dove le macchine più grandi non possono arrivare, questi forwarder rappresentano la soluzione ideale per operare in ambienti complessi, terreni difficili e siti particolarmente fragili, garantendo massima efficienza operativa e rispetto del sottobosco.
L’allestimento con 8 ruote motrici (8x8) assicura:
elevatissima stabilità
trazione superiore anche su terreni sconnessi
perfetta ripartizione dei pesi, sia a vuoto che a pieno carico
Gli assali autolivellanti BOOGIE e la trazione idrostatica permettono di affrontare pendenze e condizioni di lavoro normalmente proibitive, rendendo queste macchine estremamente versatili.
Grazie al peso contenuto e alle dimensioni compatte, i forwarder NOVOTNY si collocano ai vertici della categoria medio/piccola, con portate inferiori ai 100 q.li, offrendo un rapporto peso/potenza eccezionale (fino a 16 HP ogni 10 q.li).
La gamma è composta da 3 modelli idrostatici, pensati per adattarsi a ogni tipo di terreno ed esigenza operativa, garantendo sempre il massimo rendimento sia in pianura che su forti pendenze.
Il comfort dell’operatore è una priorità assoluta. La cabina spaziosa, insonorizzata, climatizzata o riscaldata, sospesa su 4 ammortizzatori, è un vero e proprio ufficio nel bosco.
Dotazioni principali:
Cabina girevole a 180° (modelli 520 e 720)
Visibilità totale a 360°
Sedile pneumatico GRAMMER
Braccioli con mini-joystick
Computer di bordo a colori
Radio FM
Tendine parasole
Il tutto pensato per ridurre l’affaticamento e aumentare produttività e piacere di guida.
I Forwarder NOVOTNY sono equipaggiati con componenti dei migliori marchi del settore:
Motori CUMMINS
Gru CRANAB
Impianto idraulico BOSCH REXROTH e SAUER DANFOSS
Assali NAF
Questa scelta garantisce affidabilità, longevità e facile reperibilità dei ricambi anche a distanza di molti anni.
Il peso ridotto a vuoto consente:
elevata capacità di carico
minore impatto sul terreno
rispetto del sottobosco
Le dimensioni compatte permettono inoltre un trasporto semplice e rapido, rendendo queste macchine estremamente pratiche anche dal punto di vista logistico.
Trazione: 8 ruote motrici con assali BOOGIE
Motorizzazioni: da 75 a 140 HP
Capacità di carico: da 30 a 90 q.li
Velocità omologata su strada: 25 km/h
Larghezza carreggiata: da 1,86 a 2,50 m
Peso a vuoto: da 50 a 85 q.li
Dimensioni:
Lunghezza: da 6,95 a 8,30 m
Altezza: da 2,96 a 3,03 m
Cabina girevole 180°: modelli 520 e 720
Bloccaggio differenziale: meccanico
Consumo carburante: da 4 a 8 l/h
Predisposizione per: harvester o altre attrezzature idrauliche
FORWARDER LVS 511
| Motore | Cummins B 3.3 TURBO |
| Potenza Max. | 77 cavalli (57 kW) a 2500 giri/min. |
| Cilindrata | 3300 cm3 |
| Raffreddamento | A liquido |
| N' di cilindri | 4 |
| Capienza serbatoio gasolio | 60 litri |
| Modello pneumatici | Mitas DT4 FOREST / Delcora |
| Misure preumatici |
400/60-R15,5 Standard 500/45 -R17,5 Optional |
| Dimensioni ingombro | |
| Larghezza |
1800 mm con pneumatici 400/60 2100 mm con pneumatici 500/45 |
| Altezza |
2900 mm con pneumatici 400/60 + 100 mm con 500/45 |
| Lunghezza |
6950 mm + 800 mm estendibili (tot 7750 mm) |
| Lunghezza cassone di carico | 2850 mm + 800 mm estendibili (tot 3650 mm) |
| Capienza cassone di carico in m2 x lunghezza tronchi |
larghezza cassone interno 1450 mm 1,8 m2 max Standard larghezza cassone interno 1750 mm 2,1 m2 max Optional |
| Impianto elettrico | |
| Voltaggio | 12 V |
| Batteria | 100 Ah |
| Alternatore | 90 A |
| Luci da lavoro | 8 x 70 W |
| Aria condizionata e riscaldamento integrato | |
|
Impianto idraulico Bosch Rexroth |
|
| Tasmissione idrostatica | Velocita massima 18 km/h |
| Pressione di lavoro | 190 Bar |
| Pressione di lavoro in fase di trasporto | 400 bar |
| Capienza serbatio idraulico | 90 litri |
| Telaio/Trasmissione | 8 ruote motrici con assali bogie |
| Capacità di carico / Peso a vuoto 6 ton | 5000kg |
|
Certificazione sicurezza cabina: ROPS, OPS, FOPS. Sedile ergonomico Grammer Maximo M. Gestione operazioni tramite joystick proporzionali, Radio con lettore Mp3 |
|
| Gru applicabili MOWI P25 standard / MOWI P 30 / MOHEDA M 40 | |
| Sbraccio Max. | 5,2 m no sbraccio/ 5,7 m no sbraccio / 6,6 m con 1 sbraccio |
| Capacità di sollevamento a Max. sbraccio | 420 kg/ 450 kg / 450 kg |

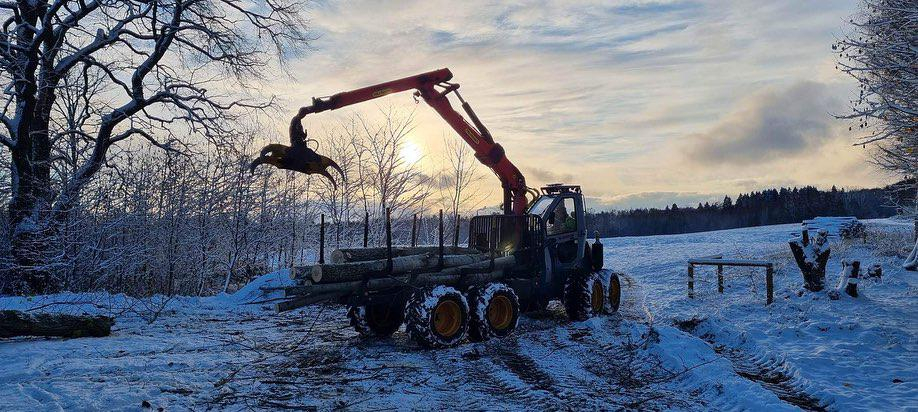

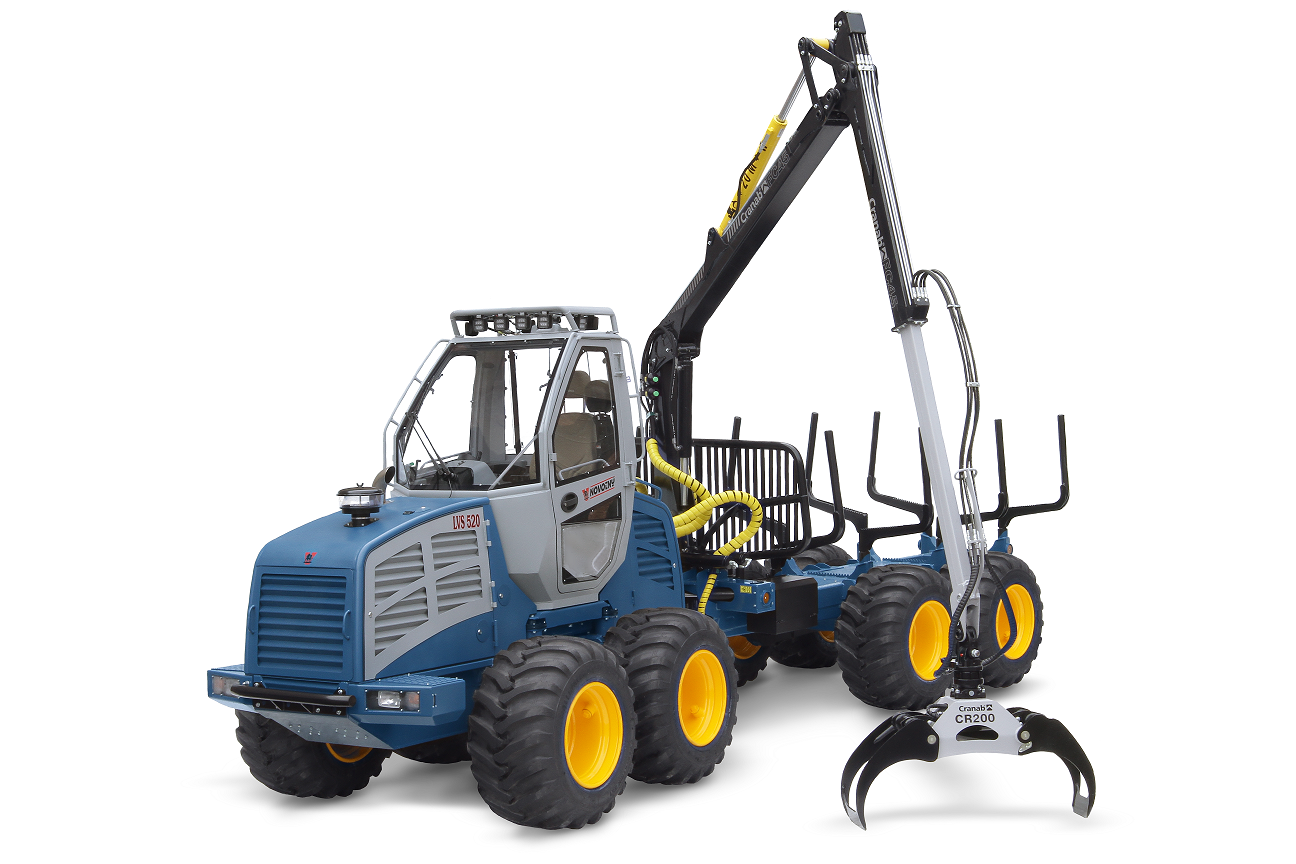

Forwarder lvs 520
| Motore | Cummins QSB 3.3 |
| Potenza Max. | 100 cv (74 kW) a 2200 grir/min. |
| Volume | 3300 cm3 |
| Raffreddamento | A liquido |
| Numero di cilindri | 4 |
| Capienza serbatoio gasolio | 80 litri |
| Impianto frenante | |
| Freno di stazionamento | Meccanico a disco |
| Marca pneumatici | Alliance 331 Forest |
| Misure pneumatici |
500/50-R20 Standard 600/40-R22,5 Optional |
| Dimensioni ingombro | |
| Larghezza |
2100 mm con pnumatici 500/50 2300 mm con pneumatici 600/40 |
| Altezza | 2900 mm con pneumatici 500/50 + 100 mm x 600/40 |
| Lunghezza | 6950 mm + 800 mm estendibili (tot 7750 mm) |
| Lunghezza cassone di carico | 2850 mm + 800 mm estendibili (tot 3650 mm) |
| Capienza cassone di carico |
larghezza cassone interno 1450 mm 1,8 m2 max Standard larghezza cassone interno 1750 mm 2,1 m2 max Optional
larghezza cassone interno 1950 mm 2,21 m2 max Optional
|
| Impianto elettrico | |
| Voltaggio | 24 V |
| Batterie | 2 x 100Ah |
| Alternatore | 120A |
| Luci da lavoro | 4 x 150W + 2 x 75W |
| Aria condizionata digitale e riscaldamento integrato | |
| Impianto idraulico SAUER - DANFOSS | |
| Trasmissione idraulica con differenziale meccanico |
Velocità max. 20 km/h con pneumatici 500/50 Velocità max. 22 km/h con pneumatici 600/40 |
| Pressione di lavoro | 190 Bar |
| Pressione in fase di trasporto | 400 bar |
| Capienza serbatoio idraulico | 105 litri |
| Telaio/ Trasmissione | 8 ruote mitrici con assali bogie |
| Capacità di carico / Peso a vuoto 8 ton | 6500kg |
|
Cabina rotante di 180° accordata con gli standard ISO, ROPS, OPS, FOPS. La cabina e equipaggiata di sospensioni ad aria, sedile ergonomico con poggia testa, mini joystick per gestione gru, confortevoli poggia braccio, radio cd e impianto di aria condizionata standard. |
|
| Gru Cranab FC 45 Tele standard | |
| Capacità di sollevamento a max sbraccio | 6,1 m / 570 kg |

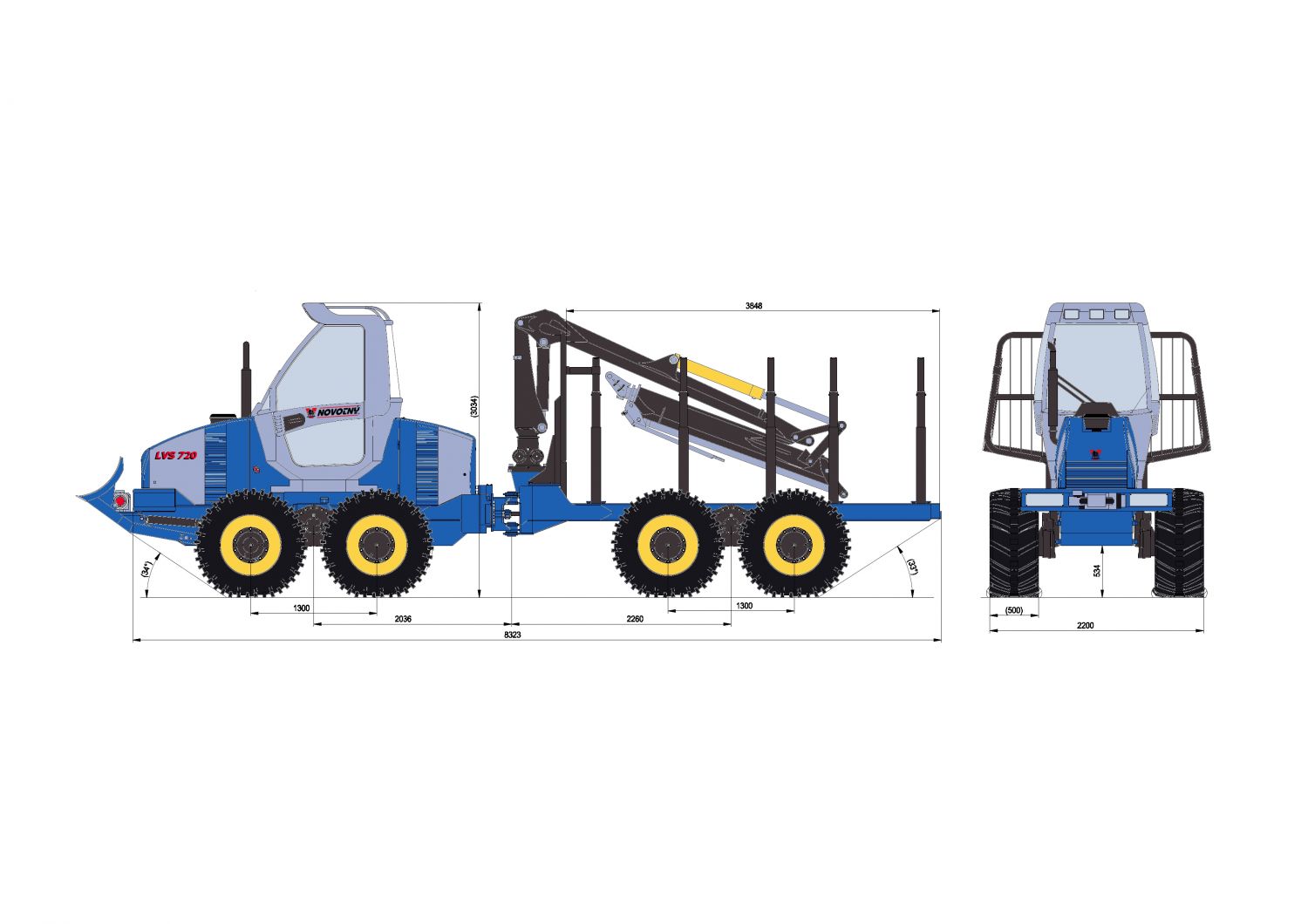

Forwarder lvs 720
| Motore | Cummins QSB 4.5 |
| Potenza Max. | 130 cv (97 kW) a 2200 grir/min. |
| Volume | 4500 cm3 |
| Raffreddamento | A liquido |
| Numero di cilindri | 4 |
| Capienza serbatoio gasolio | 100 litri |
| Impianto frenante | |
| Freno di stazionamento | Meccanico a disco |
| Marca pneumatici | Alliance Forest |
| Misure pneumatici |
500/60 -R22.5 Standard 600/50- R22,5 Optional |
| Dimensioni ingombro | |
| Larghezza |
2200 mm con pneumatici 500/60 2400 mm con pneumatici 600/50 |
| Altezza | 3050 mm con pneumatici 500/60 o 600/50 |
| Lunghezza | 8300 mm |
| Lunghezza cassone di carico | 3650 mm senza estensione |
| Capienza cassone di carico | 16 m2 |
| Impianto elettrico | |
| Voltaggio | 24 V |
| Batterie | 2 x 100Ah |
| Alternatore | 120A |
| Luci da lavoro | 8x 70 W |
| Aria condizionata digitale e riscaldamento integrato | |
| Impianto idraulico SAUER - DANFOSS | |
| Trasmissione idraulica con differenziale meccanico | Velocità max. 22 km/h |
| Pressione di lavoro | 190 Bar |
| Pressione in fase di trasporto | 400 bar |
| Capienza serbatoio idraulico | 105 litri |
| Telaio/ Trasmissione | 8 ruote mitrici con assali bogie |
| Capacità di carico / Peso a vuoto 10,5 ton | 8000kg |
|
Cabina rotante di 180° accordata con gli standard ISO, ROPS, OPS, FOPS.
La cabina e equipaggiata di sospensioni ad aria, sedile ergonomico con poggia testa, mini joystick per gestione gru, confortevoli poggia braccio, radio cd e impianto di aria condizionata standard.
|
|
| Gru Cranab FC 53 DT | |
| Capacità di sollevamento a max sbraccio (Braccio telescopico 3.20 mt) | 8.5 m / 418 kg |
